Le four à résistances

Four de cuisson céramique 1100°C

Ce four, dédié aux sections de l’électrotechnique, permet de mettre en oeuvre l’analyse d’un système de correction de commande de type PID [1] grâce à l’inertie du système.

JPEG - 79.8 ko

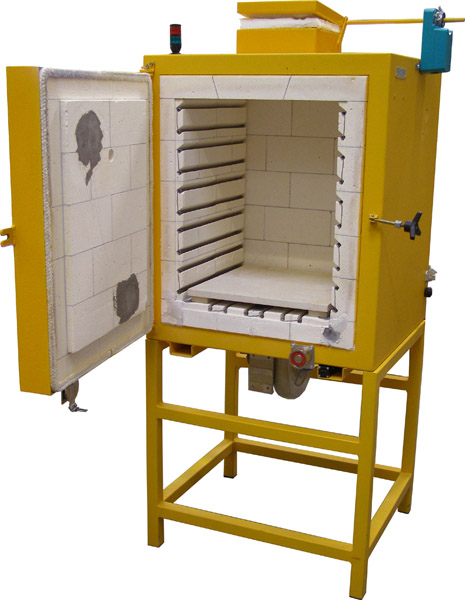

Four de cuisson 6KW

Caractéristiques :

Isolation BRIQUE (JM-26 1260°C).
3 Résistances couplées en étoile montées dans des gorges.
3 Faces chauffantes.
Température maxi : 1100°c

Le four est conçu pour que l’accès aux résistances, aux supports de résistances ainsi qu’aux briques de voûte suspendues soit très facile.

Il est aussi muni d’une ouverture sur le dessus équipée d’une trappe motorisée. Une ventilation électrique sous le four permet une
arrivée d’air frais par la sole du four.

Puissance électrique : 6 KW en 400v 3 PH + N + T

Thèmes pédagogiques possibles :

- Mise en service
- Changement de cycle de chauffe (Réglages, paramétrages)
- Gestion PID
- Perturbation du four au moyen de la ventilation électrique
- Recherche de pannes électriques, automatismes
- Mise en communication réseau (Ethernet TCP/IP)
- Terminal opérateur avec supervision
- Modification de programme en fonction des gammes de cuisson.

JPEG - 60.9 ko

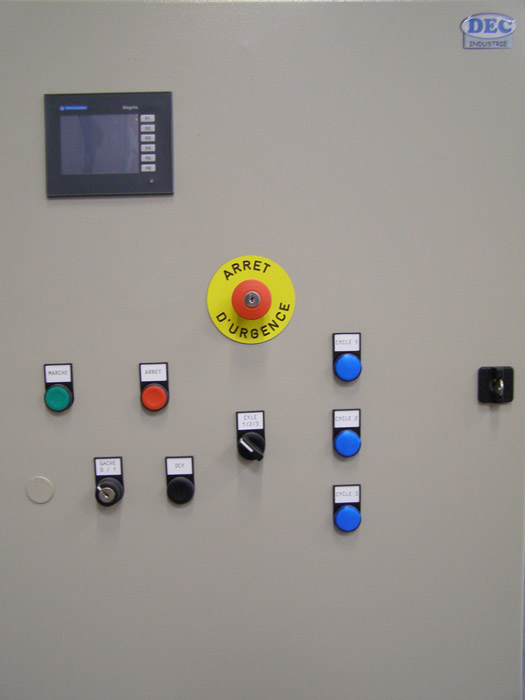

Facade de l’armoire de commande
JPEG - 180.1 ko

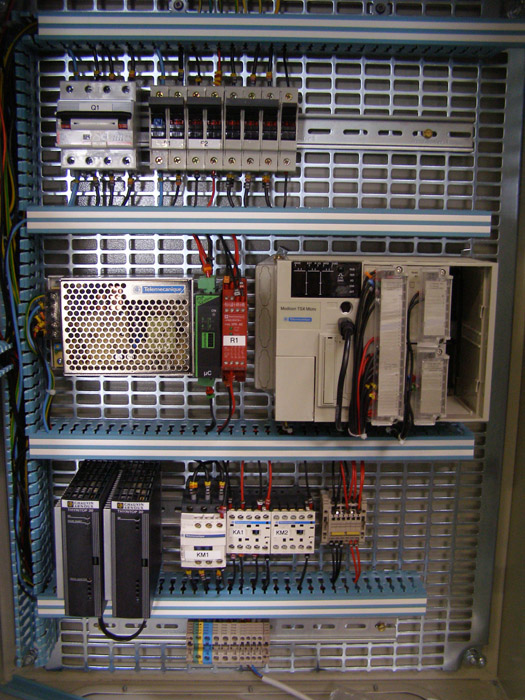

Armoire de commande
