Le convoyeur

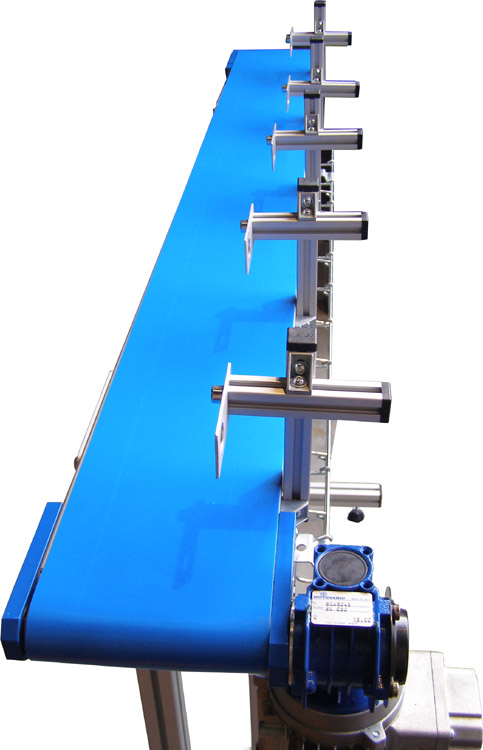

Convoyeur pédagogique

JPEG - 106.4 ko

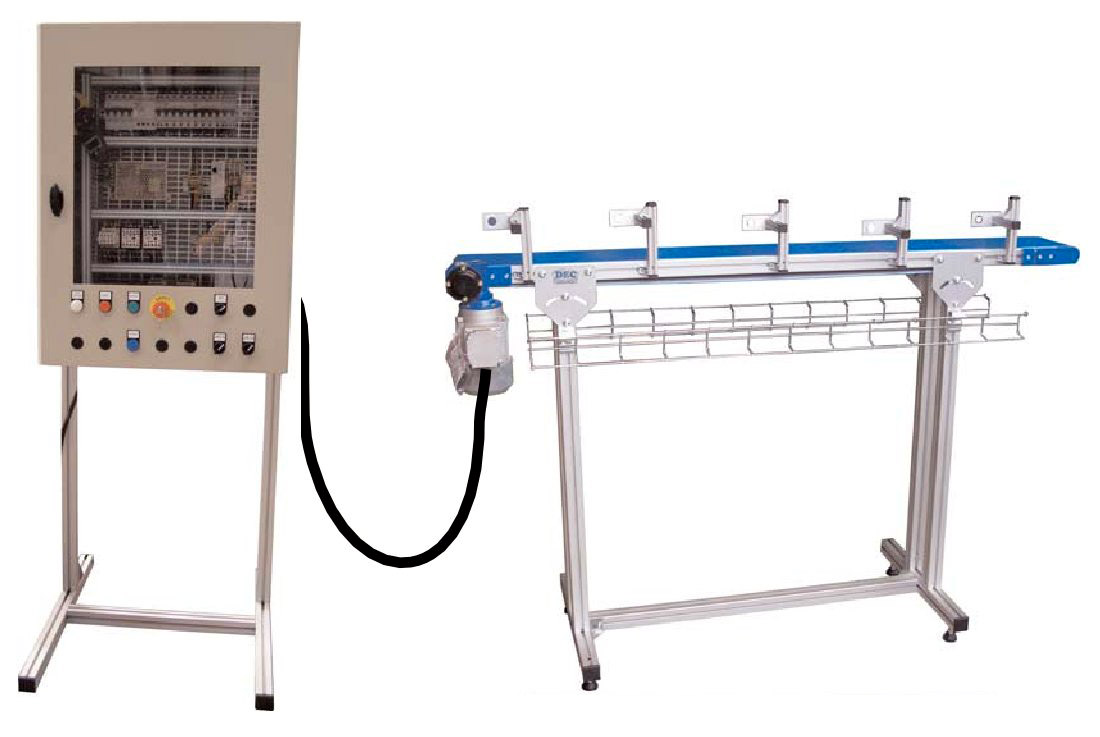

Convoyeur avec armoire de commande
JPEG - 70.7 ko

Ce système de convoyage à bande se veut simple et évolutif. Il permet de faire réaliser un câblage industriel aux élèves avec différentes technologies de capteurs.

Le produit se décline en version partie opérative seule avec ou sans capteur et avec ou sans armoire de commande. De plus, celle-ci peut être livrée avec une grille de commande vierge ou avec un câblage complet.

JPEG - 85.2 ko

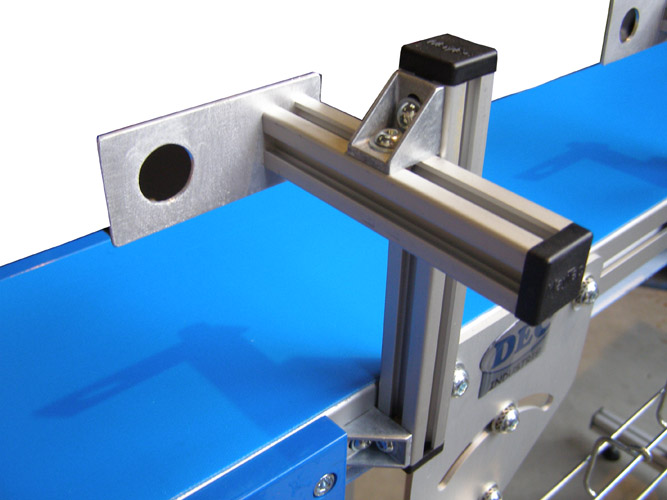

Support capteur

Le convoyeur dispose de 5 supports capteurs réglables sur 3 axes
(X, Y, Z) grâce aux pattes de fixation montées sur du rail profilé en aluminium.

Caractéristiques techniques

Convoyeur :

- Largeur de bande 160 mm
- Longueur hors tout 1500 mm
- Motorisation par moto-réducteur de puissance 0,25 KW et vitesse de 4,4 m/min
- Bande en PVC lisse bleu
- Charge sur convoyeur 20 kg sans accumulation
- Jambage convoyeur de type D, hauteur 1000 mm, liaison sous convoyeur par fixation orientables (+ ou - 45°)
- Rives droite et gauche en profilé
- Support pour capteur en profilé, réglable en x et y
- 5 Emplacements pour détecteurs

Armoire de commande :

Les armoires de commande sont disponibles dans différentes versions (Armoire à porte transparente de 800 x 600 x 300 mm montée sur châssis à roulettes)

- Version armoire vide avec prises HARTING 16 points pour la commande et 6 points pour la puissance
- Version armoire en logique câblée
- Version armoire avec automate TSX ZELIO, TSX TWIDO, TSX 37
- Version armoire avec automate équipé d’une passerelle de communication Ethernet TCP/IP (autres protocoles disponibles : nous contacter)

Version communicant

Détecteurs :

- 2 détecteurs photoélectriques
- 2 détecteurs inductifs
- 2 détecteurs capacitifs

Armoire de commande :

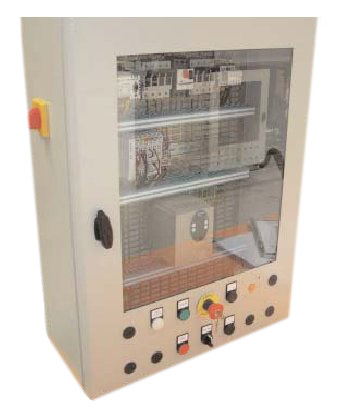

JPEG - 37.6 ko
Armoire de commande


- Alimentation 400v triphasé + neutre
- Armoire à porte transparente de 800 x 600 x 300 mm montée sur châssis déplaçable
- Commande moteur par variateur de type ATV31 (Altivar)
- Automate TWIDO avec passerelle de communication Ethernet TCP/IP
- Bandeau de commande sur porte comprenant : voyants de mise sous tensions et d’arrêt, une balise lumineuse signalant le fonctionnement automatique du système, coup de poing d’arrêt d’urgence, boutons marche et arrêt, sélecteur à 2 positions pour un fonctionnement en automatique ou manuel, boutons de commande marche avant et marche arrière pour le mode manuel, potentiomètre de réglage pour la vitesse du convoyeur.
- Connecteurs débrochables pour la partie commande et puissance du convoyeur (utilisation possible en partie opérative), connecteur RJ45 pour la communication.
