Modularité et Flexibilité

L’utilisation de la technologie CPL comme support de transmission confère au réseau domotique FAGOR un caractère flexible et modulaire. En effet, sans aucune nécessité de travaux importants, il est possible d’adapter l’installation aux besoins du client et également de la faire évoluer en fonction de l’équipement du logement.

Les seuls éléments strictement nécessaires sont :

 Le module de commande Maior-Domo®
 Le filtre réseau
 L’interface téléphonique
 Le module batterie

À partir de cet équipement de base, tout nouvel élément domotique raccordé au réseau électrique est automatiquement reconnu par le module Maior-Domo®, et intégré au réseau domotique.

Objectif

Mettre en situation une installation domotique par courant porteur afin de permettre son exploitation pédagogique.

(Référence du panneau : 027400)

• Découvrir
• Visualiser
• Configurer
• Raccorder
• Tester

L’installation inclue :

• Des composants domotiques de sécurité (détection de fuite d’eau x2, commande d’électrovanne)
• Commande domotique de volets roulants
• Commande domotique de puissance

Interfaces utilisateurs :

• Téléphone
• Écran tactile

Le tableau distribution et VDI

Situé au dos de l’équipement, le tableau électrique intègre :

• Les composants de distribution et de sécurité
• Les composants de gestion du réseau domotique

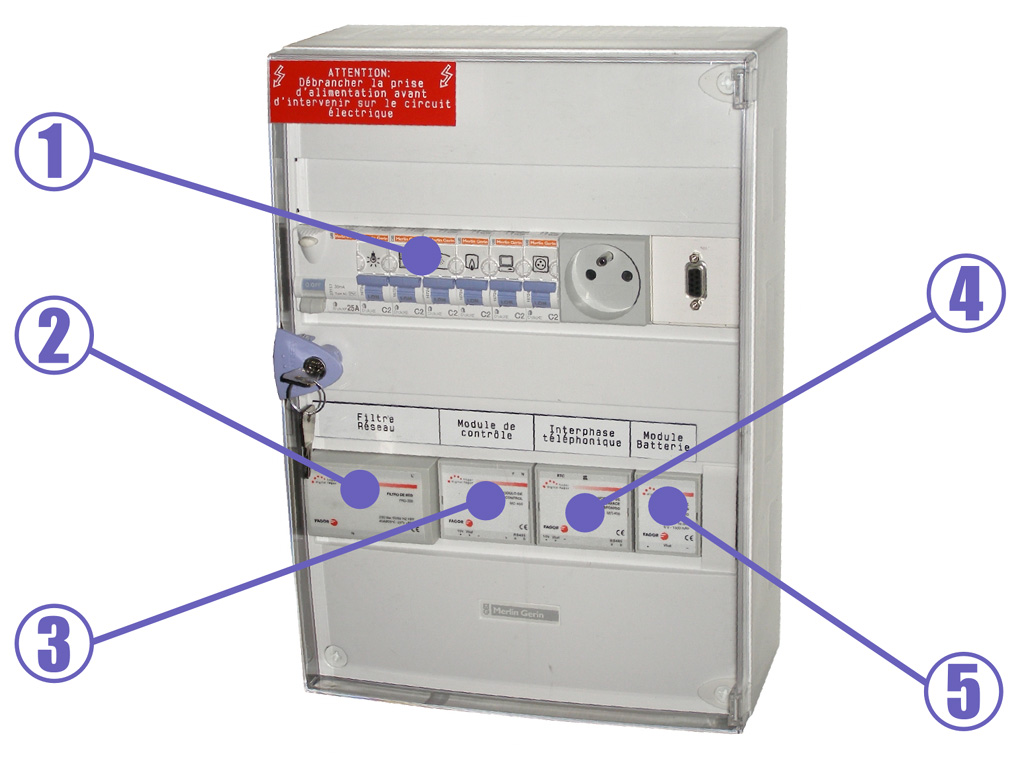

Coffret de distribution

1. Protections électriques et prises

Le coffret est équipé de protections électriques pour les équipements internes. Il possède également une prise de courant 230Vac-2A ainsi qu’une SUB-D 9 broches pour le raccordement de l’écran tactile.

2. Module Filtre FRD-300

Il empêche que les informations en CPL circulant sur le réseau électrique d’un logement ne viennent perturber le fonctionnement des éléments domotiques d’un logement voisin.

3. Module MC 400

• Gestion des systèmes de sécurité technique : fuite d’eau, fuite de gaz
• Détection de défaut d’alimentation en énergie électrique
• Activation et désactivation des fonctions en local ou à distance par réseau téléphonique RTC

4. Module Interface téléphonique MIT-400

• Gestion des alarmes téléphoniques vers des numéros programmés par l’utilisateur
• Communication téléphonique bidirectionnelle pour la réception d’ordres distants et l’émission d’avis d’alarmes ou de pannes.

5. Module batterie MB-300

Il permet d’alimenter et ainsi de maintenir en fonctionnement les modules MC-400 et MIT-400 en cas de coupure ou baisse de l’alimentation électrique du logement.

Écran tactile de configuration et d’utilisation du réseau domotique (option)

Menu de configuration représentant le plan d’un logement type avec cuisine, salon-salle à manger, salle de bain et deux chambres.

Permet, au travers d’une interface graphique ergonomique, la configuration et l’utilisation des divers éléments (nœuds) composant le réseau domotique. Communication par RS-485.

Fonctions :

• Configuration du réseau : paramètres de fonctionnement (heures, téléphones pour alarmes, gestion d’énergie,...) et identification des divers composants
• Commande instantanée des divers nœuds domotiques (marche/arrêt)
• Génération de scénarios : une commande unique permettra de commander simultanément plusieurs nœuds
• Monitorage : notification à l’écran des défauts et alarmes
• Mise à jour : Les différents menus et fonctions peuvent être mis à jour au moyen d’une clé USB à raccorder sur l’interface USB de l’écran

L’écran est livré avec son alimentation avec un adaptateur de rail Din, ainsi que la connectique de raccordement.
