La station d’arrosage

Chariot d’arrosage et rampe d’irrigation automatisés

Le produit est extrait de l’application réelle d’une serre horticole.

JPEG - 108.9 ko

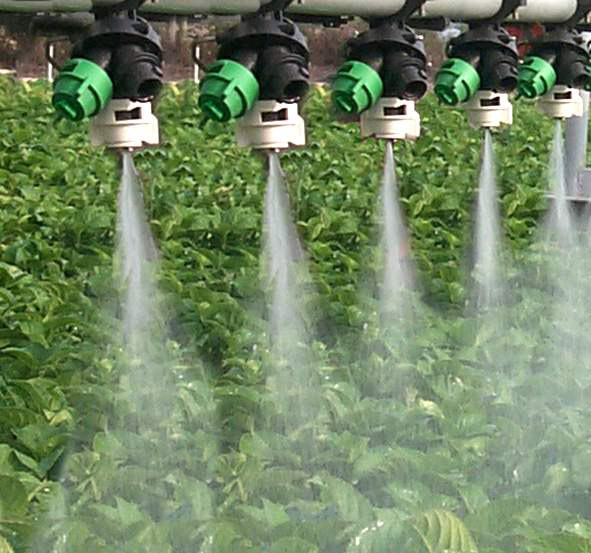

Arrosage (1)
JPEG - 85.9 ko

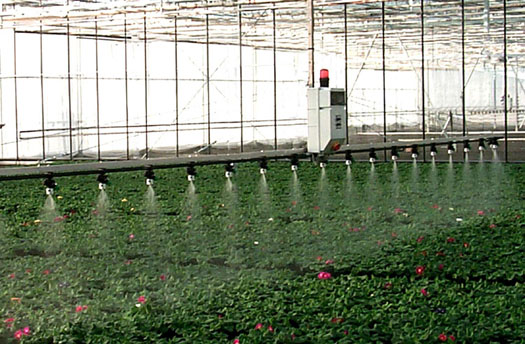

Arrosage (2)

Il a été reproduit avec les mêmes composants que le système grandeur nature dont il est inspiré tout en conservant ses caractéristiques techniques (Débit, pression, nombre de buse, puissance consommée, ...).

JPEG - 212.2 ko

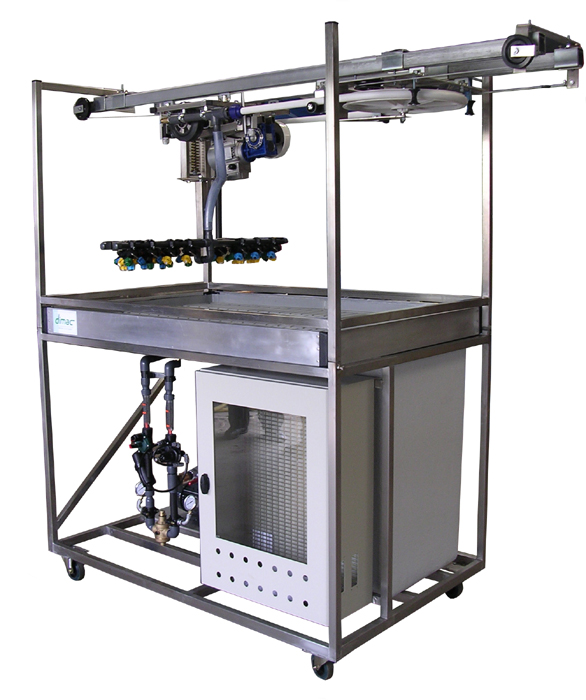

La station d’arrosage

La rampe a été réduite mais elle possède le même nombre de buses qu’une vraie rampe.

L’armoire de commande équipée d’un automate TSX TWIDO avec passerelle Modbus/Ethernet (en option). Commande par démarrage direct sur la pompe et par variation de vitesse pour le chariot d’entraînement de la rampe d’arrosage. Pupitre de commande directement intégré à l’armoire électrique.

JPEG - 354.4 ko

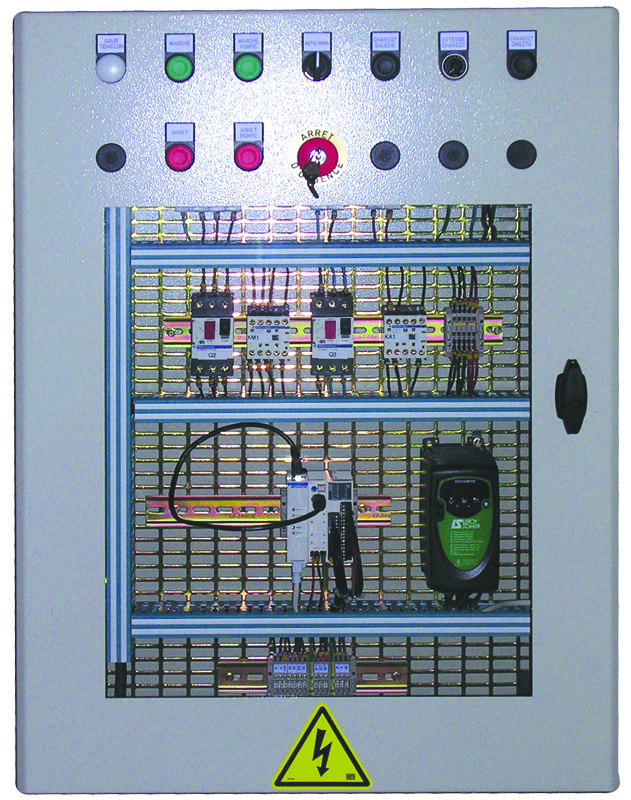

Armoire de commande

Caractéristiques :

- Moteur LEROY SOMER triphasé 230 /400 Vac - 1150 W - QMax : 5m3/H
- Motoréducteur asynchrone triphasé 230/400V - 180W
- Nanomètre et débitmètre intégrés sur l’équipement

JPEG - 115.5 ko

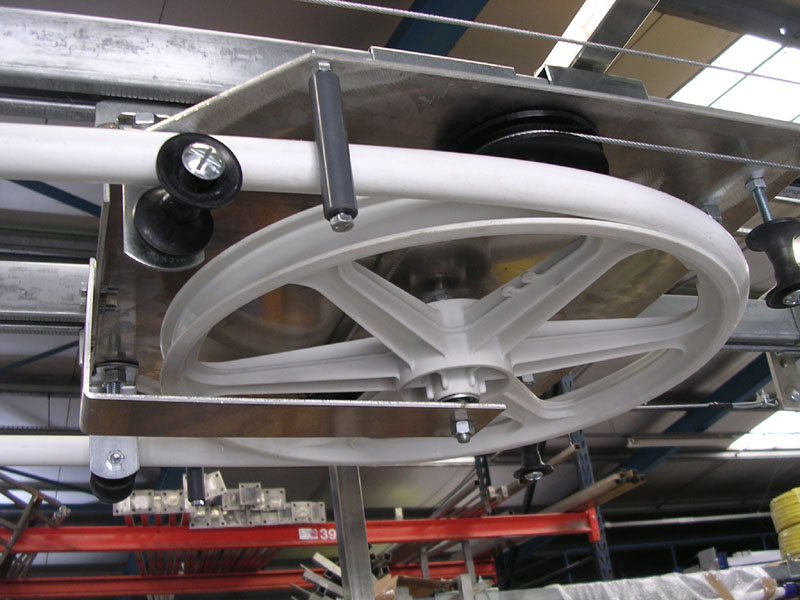

Roue de rappel
JPEG - 188.4 ko

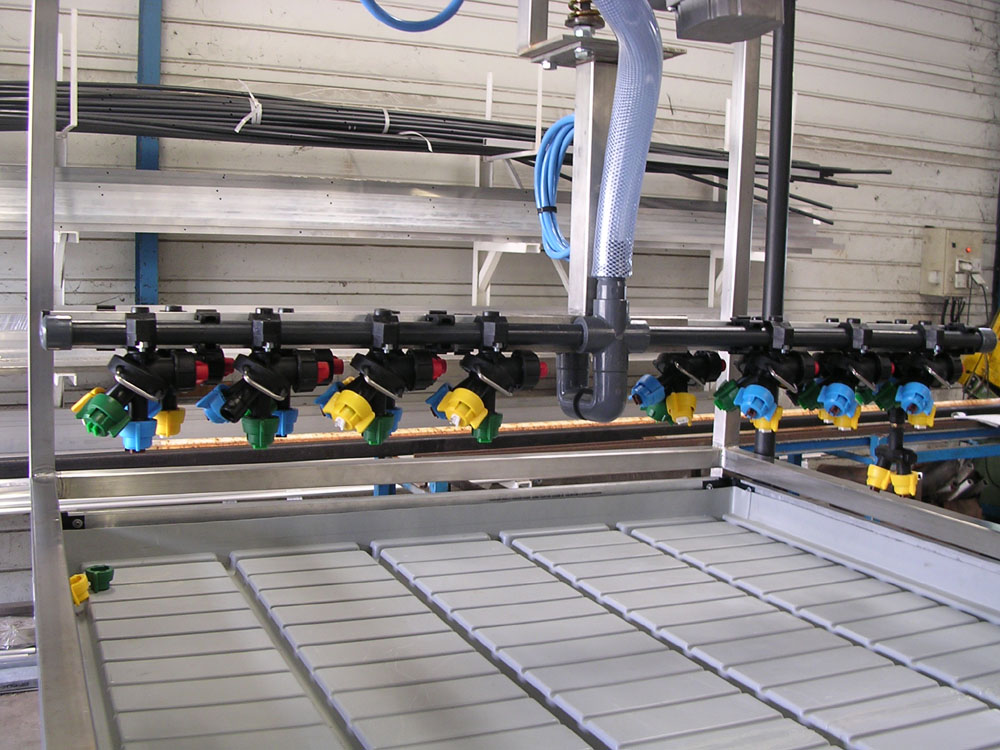

Rampe d’arrosage
JPEG - 111.3 ko

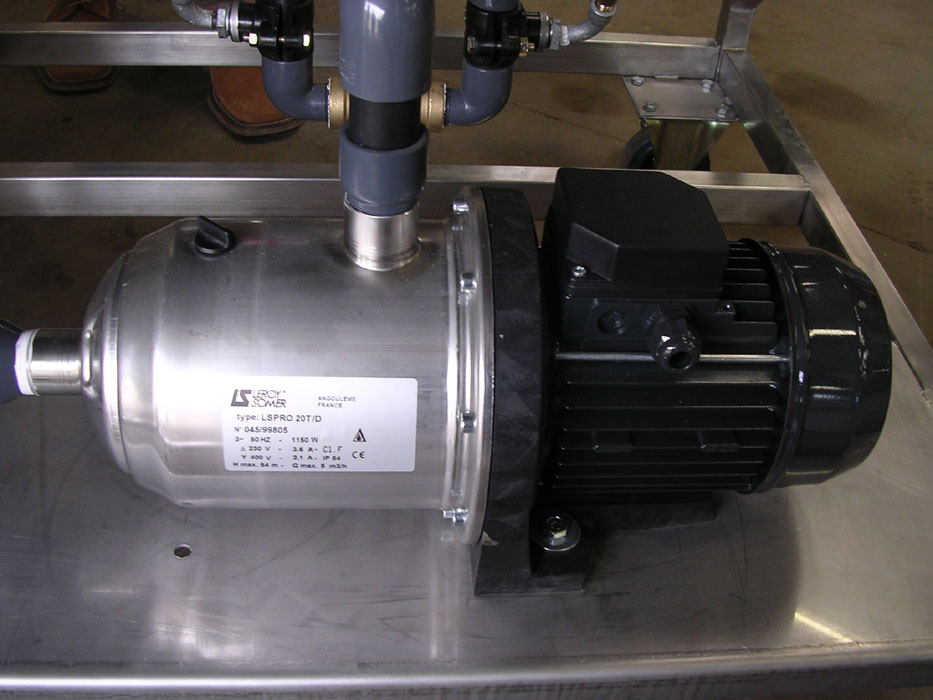

Moto-pompe LEROY SOMER
JPEG - 169 ko

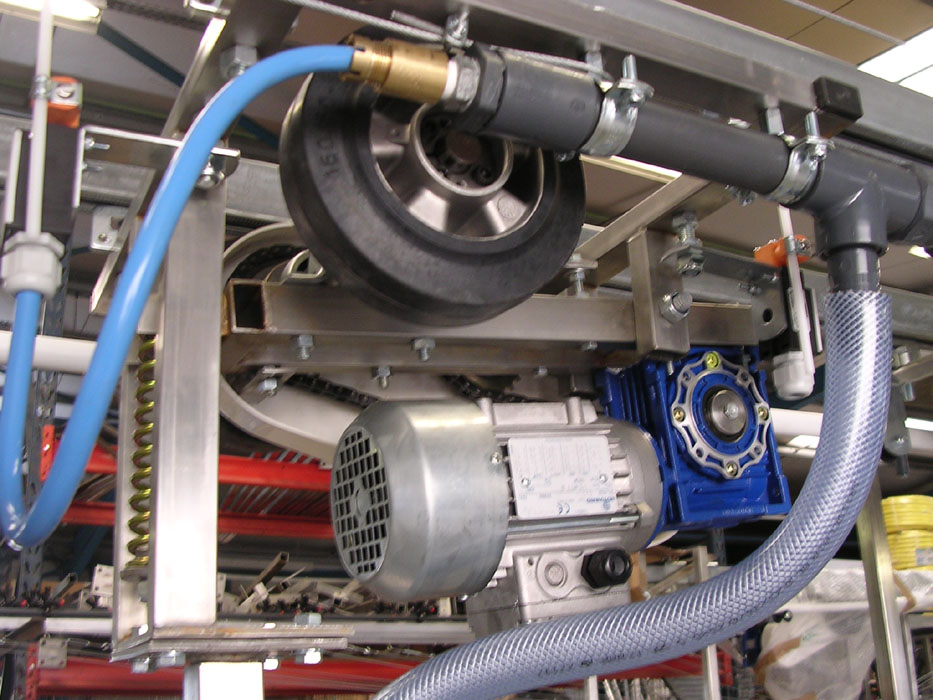

Motoréducteur
